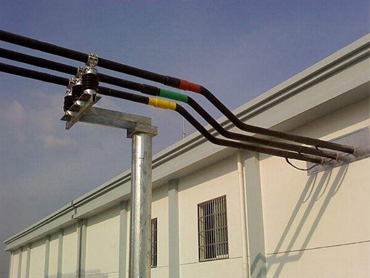

封閉母線(Enclosedbusbars或Closedbusbars)包括封閉母線和電纜母線，廣泛應用于發電廠、變電站、工業和民用電源。

1.三相導體均勻分布在封閉的鋁合金外殼圓筒中，減少了由于皮膚收集效應和相鄰效應的損失以及復雜的更換黃銅柵網的屏蔽問題。

2.采用高導電率的敷設方法，起到斷開閉合回路的作用，避免了環流造成的損失，減少了相間的短路電力。

3.三相母線的三個屏蔽網構成了星形布線的獨立人工中性點。由于屏蔽網與地面絕緣，當系統出現單相接地短路故障時，不僅會大大降低接地電容的電流，使電弧容易熄滅。即使電弧重新點燃，也不會對正常相的電容進行重復充電，也不會產生過電壓。

4.用于支撐母線的支撐母線的三個法蘭板足以承受短路電源的沖擊，使整個封閉母線組裝成型，便于大規模生產，保證產品質量。

5.由于有屏蔽網和鋁合金外殼雙電磁屏蔽，可以大大減輕周圍環境的電磁污染。

下面再學離相封閉母線和共相封閉母線。

金屬外殼封閉母線可分為離相封閉母線和共相封閉母線。三門核電廠發電機至工廠變壓器高壓側為封閉離相母線，工廠變壓器低壓側至各中壓母線，輔助變壓器至中壓母線為共相封閉母線。

一、離相封閉母線。

●采用金屬外殼封閉母線的優點：

1.減少接地故障，避免相間短路。

2.減少母線周圍鋼結構的發熱。

3.減少相間電動力。

4.母線關閉后，通常采用微正壓運行，可防止絕緣結露，提高運行可靠性，為母線強制通風和冷卻創造條件。

5.工廠成套生產封閉母線，施工安裝簡單，簡化了對土建結構的要求，運行維護工作量小。

●全連式自冷離相封閉母線的結構特點：

全連式自冷相封閉母線主要由母線導體、外殼、絕緣子、金具、密封隔斷裝置、膨脹補償裝置、短路板、穿墻板、外殼支撐部件、各種設備柜及與發電機、變壓器等設備的連接結構組成。由于母線較長，通常在制造商中制造幾個部分。到達現場后，每段母線通過焊接或螺栓連接組裝，與設備的連接通常用螺栓連接。每個相位母線導體由絕緣子支撐并關閉在各自的外殼中。

當母線導體通過電流時，外殼上會產生一個方向相反的感應電流，其值幾乎等于母線導體通過電流。因此，整個母線的外殼本身需要在電氣上連接，并且在 端。在斷路板末端，三相外殼短路，形成三相外殼回路，使電流在三相外殼回路中循環。這樣，外殼的磁場大大降低，對母線電流產生的磁場起到有效的屏蔽作用

與敞開式大電流母線相比，在電磁感應下產生的渦流和環流大大降低了周圍的鋼結構。

●離相封閉母線的防潮防結露措施：

當發電機停止或維護時，由于相關封閉母線未通過電流，環境潮濕空氣侵入，可能導致冷凝，導致柱絕緣子絕緣下降，導致發電機壓力絕緣電阻下降，嚴重甚至導致母線接地，因此封閉母線采取冷凝措施，通常可采取以下三種方式：

1）微正壓裝置。使用微正壓裝置向封閉母線輸送熱空氣，以保持封閉母線的一定壓力。其功能是保持母線的微正壓，防止外界污染氣體侵入，保持一定溫度，防止受潮。運行一段時間后，需要解決密封老化等問題，以確保建立微正壓，達到長期有效的防潮目的。

2）熱風維護裝置?？烧{(diào)溫度調節裝置控制的空間加熱器安裝在離相封閉母線內，以確保母線內的溫度高于露點。當機組關閉時，使熱元件通電，加熱并驅動水分；此外，當發電機停止運行和維護時，輸送一定的熱空氣以驅動水分。該裝置不需要微正壓，對封閉母線的密封程度要求不高，但也帶來功耗大的缺點。

3）封閉循環模式?？諝庋h(huán)干燥裝置用于從封閉母線中提取空氣，并通過空氣過濾器從外部補充少量空氣。干燥后，再次送至封閉母線。這樣，母線中的水分逐漸減少，相對濕度降低，露點濕度降低，以確保封閉母線不會暴露。

4）可手動或自動控制微正壓裝置和閉式循環裝置。自動控制是當封閉母線內部壓力不足或溫度降低時，通過溫度和濕度傳感器采集的相關參數自動啟動裝置進行干燥空氣，并保持封閉母線不暴露。當溫度升高時，會自動停止微正壓裝置或閉式循環裝置。

●大型機組離相封閉母線的技術要求。

1)應滿足發電機及其輔助設備的自然環境和技術參數要求。

2）封閉母線的外殼應具有保護作用，防止人體和外部物體接觸帶電導體，防止大量灰塵和水分侵入外殼，降低絕緣水平。

3)封閉母線的主電路和分支電路為全連接電路，要求與相外殼各段有良好的電氣連接，保持外殼電氣連續性；短路板安裝在電路的 端，形成三相外殼之間的封閉電路。外殼短路板應設置可靠的接地點。當母線通過電流時，外殼的感應電壓不得超過24V。

4)封閉母線與設備之間的連接和長直段的連接，其導線采用編織線銅辮或鋁疊片伸縮節，外殼采用橡膠伸縮套和鋁波紋管作為補償裝置，補償導線與外殼之間溫度變化引起的位移，具有隔振作用。螺栓連接的導體接觸面應鍍銀。對于電流大于3000A的母線，緊固件應采用非磁性材料，外殼與設備連接時應采用波紋管或活動套筒，外殼與設備外殼相互絕緣，避免母線外殼與設備外殼形成回路，使設備外殼通過循環過熱。

5)在發電機引出端子與封閉母線的連接處安裝隔氫裝置，并在封閉母線的一側安裝排氫裝置，以便于氫逃逸。封閉母線與發電機的連接端應配備密封隔離套管或盆腔絕緣子，以防止氫氣泄漏，封閉母線外殼，防止空氣或灰塵侵入，并安裝在線氫氣泄漏檢測設備。

6)封閉母線的導體、接點、外殼等容易過熱的部位，應設置測溫裝置，便于監測。

7)應設置防潮和防露措施。此外，在封閉母線的室內外穿墻處設置密封絕緣套管。當發電機停止或維護時，當離相封閉母線未通過電流或封閉母線溫度明顯變化時，應防止潮濕空氣滲入環境。

8)封閉母線應防止共振。封閉母線支撐跨度，主母線不得大于10m。

●試驗項目：

1.絕緣試驗：采用2500V兆歐表，額定電壓為15kV及以上全連式離相封閉母線，分相絕緣電阻不小于50MΩ。

2.交流耐壓試驗：20KV的額定電壓，51KV的交流耐壓試驗電壓，24KV的額定電壓，53KV的交流耐壓試驗電壓。

二、共相封閉母線。

●共箱封閉母線的結構特點。

三相母線位于金屬封閉結構箱內，制造簡單，成本低，維護方便，操作可靠。它們大多采用自然冷卻。外殼采用多點接地方式，布置在主車間或主車間A的布置之外。缺點是布置位置大，現場安裝工作量大。受外部環境條件影響較大，對操作和維護要求較高。如果維護不當，可能會受潮，影響封閉母線的絕緣水平，甚至造成相對或相間短路，造成嚴重的工廠用電事故。

●共箱封閉母線運行注意事項。

由于共相母線用于高壓工廠工作變器低壓側與高壓工廠工作母線或高壓工廠公共母線電源斷路器的連接，設備運行的故障性質與連接變壓器的內部故障性質相同。一旦發生故障，故障電流將達到較高的水平。在運行過程中，必須保持共相母線的絕緣平必須保持在較高的水平。如果共相母線，由于有許多人孔，應密封嚴密，以避免由于負荷水平。冷熱呼吸導致絕緣部件結灰或冷凝，操作條件惡化。

●試驗項目

1.絕緣試驗：采用2500V兆歐表，額定電壓為6kV，常溫封閉母線，分相絕緣電阻不小于6MΩ。

2.交流耐壓試驗：額定電壓為6KV，交流耐壓試驗電壓為32KV，交流耐壓試驗電壓為43KV。
