01.配變電站的母線是什么意思？

配電變電站即配電室的母線一般為裸母線，也可安裝在槽架內，即母線槽。但與后面提到的密封密集型成套母線槽不同，要注意區別。

母線概念：

母線（busline）指導電率高的銅(銅排).鋁制產品用于傳輸電能，具有收集和分配電能的能力。電站或變電站輸送電能的總導線。通過它，發電機.變壓器或整流器輸出的電能輸送給每個用戶或其他變電站。

在電力系統中，母線連接配電裝置中的每個載流分支電路，起到收集的作用.分配和傳輸電能。

根據外觀和結構，母線大致分為以下三類：

1.硬母線：包括矩形母線.圓形母線.管狀母線等。

2.軟母線：包括鋁絞線.銅絞線.鋼芯鋁絞線.擴徑空心線等。

3.封閉母線：包括共箱母線.分相母線等。

配電變電站/配電室母線的性能特點：

母線采用銅排或鋁排，電流密度高，電阻小，皮膚收集效果小，無需降低容量。電壓降低意味著能量損失小，最終節省了用戶的投資。

對于電纜來說，由于電纜芯是多股細銅線，其根面積大于相同電流等級的母線。而且它也是如此。“集膚效應”嚴重者，電流額定值降低，電壓降增加，易發熱。線路能量損失大，易老化。

要看配電柜的圖紙，首先要熟悉各種電氣元件的圖標，因為配電柜里有很多元件。只有熟悉了元器件的實物和圖標，才能一一看圖。當然，如果能更好地理解各個元器件的功能和組成原理，對圖紙識別會有更大的幫助。你可以百度看電器圖紙之類的，有很多網頁。書店也有線索，比如初級電器圖紙識別，可以找。

配電板（箱）安裝要求為：配電板（箱）采用不可燃材料；生產場所和辦公室觸電風險小，可安裝開放式配電板；在觸電風險大或工作環境差的加工車間.鑄造.鍛造.熱處理.鍋爐房.木工房等場所應安裝封閉式箱柜；在導電粉塵或易燃易爆氣體危險作業場所，必須安裝封閉或防爆電氣設施；配電板（箱）各電氣元件.儀表.開關和線路應排列整齊，安裝牢固，操作方便；板(箱)底面應高于地面5~10mm；手柄中心高度一般為1.2～1.5m；板(箱)前0.8～1.2m范圍內無障礙物；保護線連接可靠；板（箱）外不得暴露裸帶電體；必須安裝在板（箱）外表面或配電板上的電氣元件必須有可靠的屏幕保護。

02母線槽的主要性能和優點

在高層建筑的供電系統中，主干線起著非常重要的作用，就像人體內的大動脈一樣，一旦出現故障，就會造成嚴重的后果。因此，生產.建設和科研單位一直在努力提高供電主干線的可靠性，以創造安裝維護簡單.質優價廉.性能穩定的新產品。

室內電線敷設方式可分為：明敷-直接或在管道內.線槽等保護體敷設在墻上.天花板的表面和桁架.支架等部位；管道內暗敷-導線.線槽等保護體敷設在墻上.頂棚.地板和地板內部，或在混凝土板孔內敷設。對于小型建筑，電力負荷不是很大，主干線往往采用絕緣導線；對于高層建筑，電力負荷較大，絕緣導線作為主干線不能滿足供電需求，主干線需要電纜或母線槽。

20世紀80年代以前，高層建筑中的主要供電線路主要采用可靠性較好的普通電纜，電纜沿電氣豎井墻鋪設支架或電纜橋架。電纜作為主要供電線路，比裸線更重要.裸排要安全可靠得多，但載流量有限，電纜截面不能造成很大(更大 只能達到400mm2)而且電纜太粗，現場施工難度大。

上世紀80年代中后期，城市發展迅速，高層.超高層建筑大量施工，建筑用電負荷急劇增加，電纜作為主要供電線路的局限性越來越突出，特別是現場電纜分支接頭技術難度大，急需大容量.取而代之的是分支方便的供電主干線。此時，容量大。.分支方便的母線槽從國外引進，并在工程中迅速推廣應用。

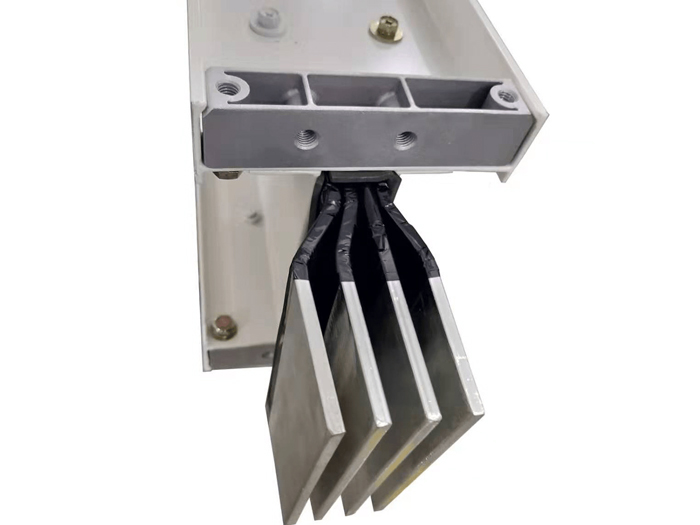

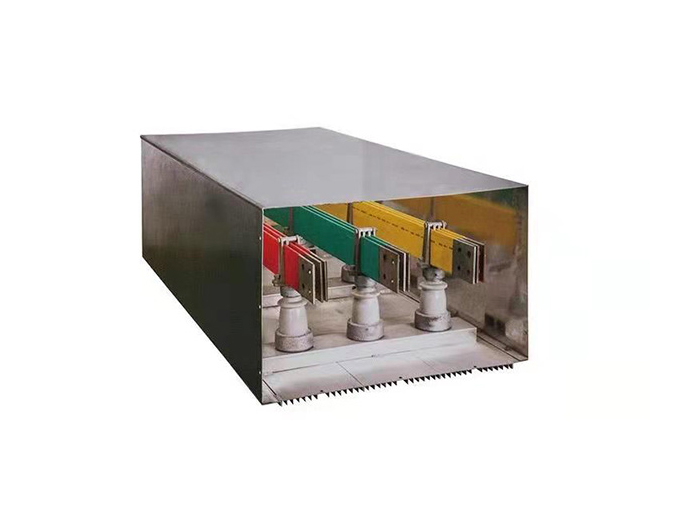

母線槽的類型.封閉式母線槽(簡稱母線槽)由金屬板(鋼板或鋁板)保護外殼.導電排.母線系統由絕緣材料和相關附件組成。

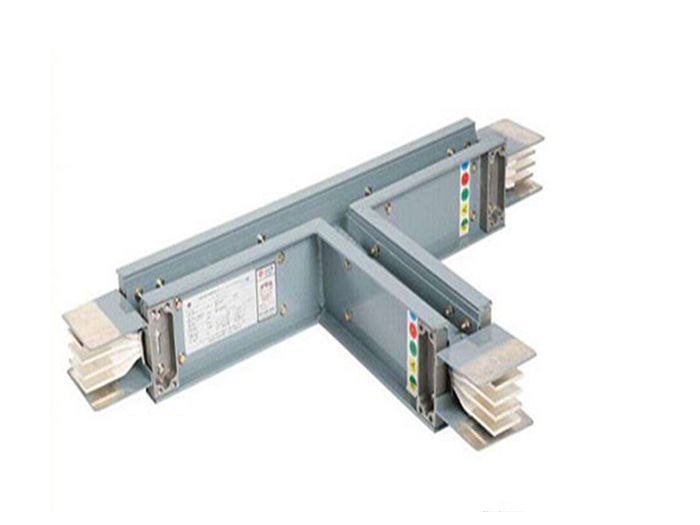

它可以制成每隔一段距離設有插入式分線盒的插入式封閉母線，也可以制成中間沒有分線盒的饋電式封閉母線。在高層建筑的供電系統中，電源和照明線路往往是分開設置的，母線槽作為主要供電線路，垂直安裝在電氣井沿墻一次或多次。根據用途，母線槽一般由原始母線槽組成.直通母線槽(分為插孔和無插孔).L垂直(水平)彎曲母線.Z垂直(水平)偏離母線.T垂直(水平)三通母線.X垂直(水平)四通母線.變?nèi)菽妇€槽.膨脹母線槽.終端封頭.終端接線箱.插接箱.母線槽的相關附件和緊固裝置。母線槽按絕緣方式可分為空氣插接母線槽.密集絕緣插接母線槽和高強度插接母線槽。

空氣插入母線槽（BMC）。由于母線天氣潮濕，接頭容易氧化，導致接頭與母線接觸不良，氧化，導致接頭與母線接觸不良，且接頭之間的體積太大，水平母線段的尺寸不一致，外觀也不夠漂亮。

密集絕緣插入母線槽（CMC）。其防潮.散熱效果差。防潮方面，母線施工時容易受潮滲水，導致相間絕緣電阻下降。母線的散熱主要取決于外殼，因為線與線之間的緊湊排列和安裝，L2.L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插入母線槽受外殼板材限制，只能生產不大于3m水平段。由于母線間隙小，母線通過大電流時產生強大的電力，使磁振蕩頻率疊加。

高強度封閉式母線槽（CFW）。工藝制造不受板材限制，外殼采用瓦溝形式，增加了母線的機械強度。母線水平段可生產至13m長。由于外殼采用瓦溝形式，坑位故意將母線分開固定，母線之間有18條mm間距好，線間通風良好，顯著提高了母線槽的防潮散熱功能，更適合南方氣候；由于線間有一定的間隙，導線的溫升降低，提高了過載能力，降低了磁振蕩噪聲。但其雜散電流和抗感性遠大于密集型母線槽，因此其導電排截面必須大于密集絕緣插入式母線槽。

插入式母線槽屬于樹干系統，體積小.結構緊湊.運行可靠.傳輸電流大.便于分接饋電.維護方便.能耗小.動熱穩定性好等優點，廣泛應用于高層建筑中。
